Relay en marcha
Ver en YouTube (se abre en otra pestaña)
En este post te mostramos cómo configurar la salida de relé en marcha en el PI150, para activar otros equipos junto con tu motor.
Con manuales claros, videotutoriales prácticos y soporte técnico especializado, lo resolvés fácil y con total seguridad.

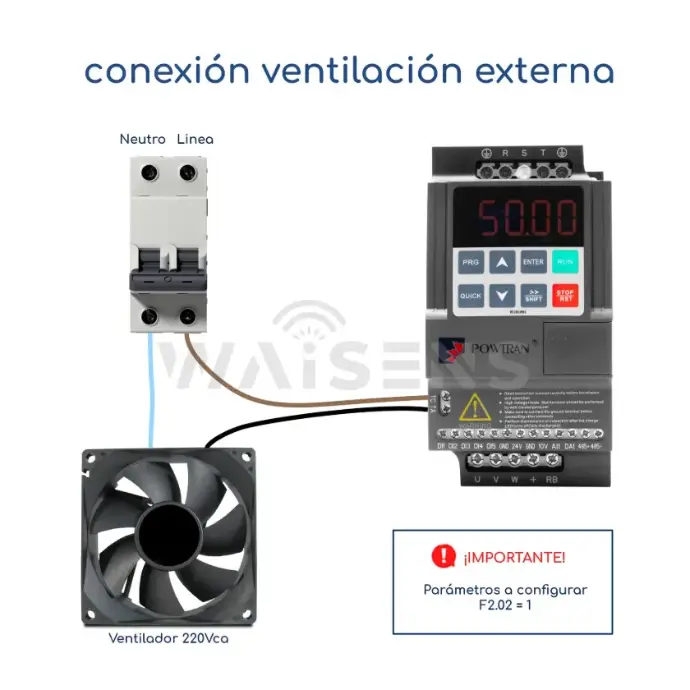

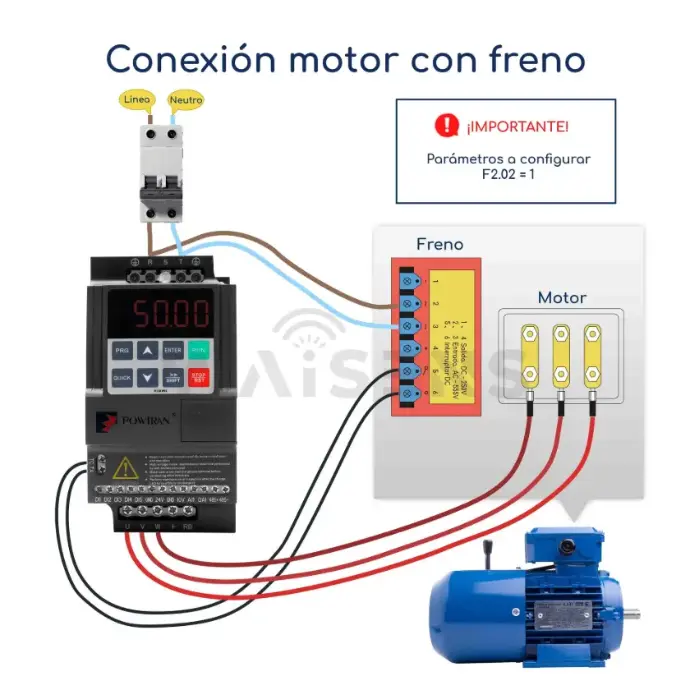

Gráficos de conexiones de control
Configuración
- Presione el botón PRG para acceder al menú de programación.
- Utilice las flechas para desplazarse hasta la familia de parámetros F2,
- Presione el botón ENTER para acceder.
- Utilice las flechas para desplazarse hasta el parámetro F2.02.
- Presione el botón ENTER para acceder.
- Utilice las flechas para cambiar el valor a 1,
- Presione el botón ENTER para guardar el cambio.
- Presione dos veces el botón PRG para volver al menú principal.
Conexiones
- Quite la alimentación del variador para poder trabajar con seguridad.
- Conecte el cable correspondiente a linea en el borne TC del variador.
- Conecte el cable correspondiente a al neutro en la carga (ventilador, freno motor, etc.)
- Conecte el otro cable de la carga en el borne TA (ventilador, freno motor, etc.)
