Relay en marcha

En este post te mostramos cómo configurar la salida de relé en marcha en el GK150, para activar otros equipos junto con tu motor.

Con manuales claros, videotutoriales prácticos y soporte técnico especializado, lo resolvés fácil y con total seguridad.

 Configuración

1. Presione el botón PRGM para acceder al menú de programación.
2. Utilice las flechas para desplazarse hasta la familia de parámetros F6,
3. Presione el botón ENTER para acceder.
4. Utilice las flechas para desplazarse hasta el parámetro F6-2.
5. Presione el botón ENTER para acceder.
6. Utilice las flechas para cambiar el valor a 1,
7. Presione el botón ENTER para guardar el cambio.
8. Presione dos veces el botón PRGM para volver al menú principal.

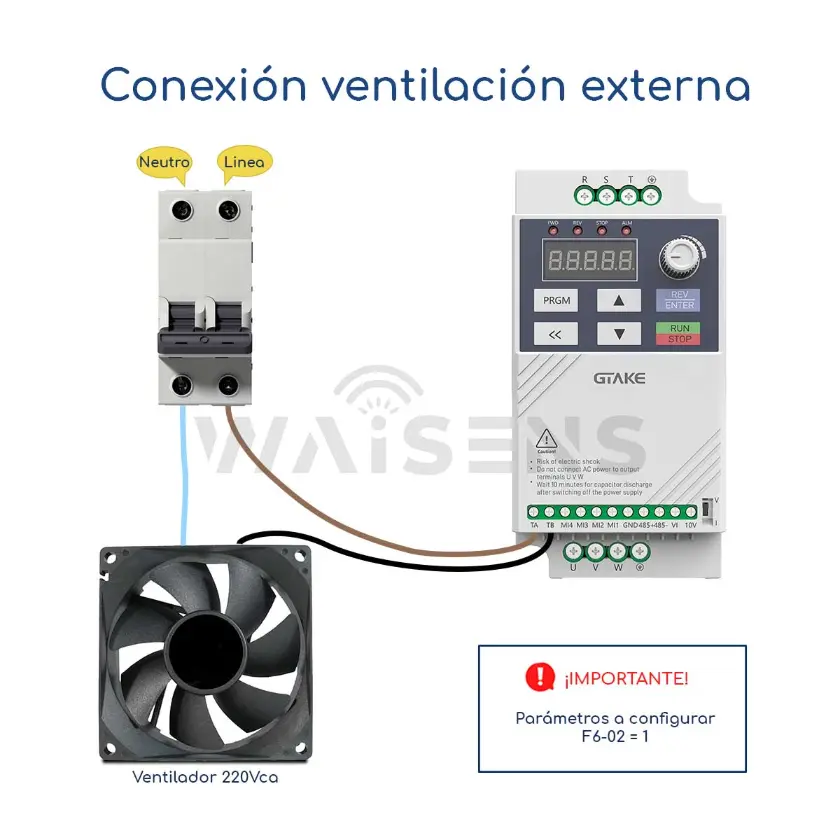

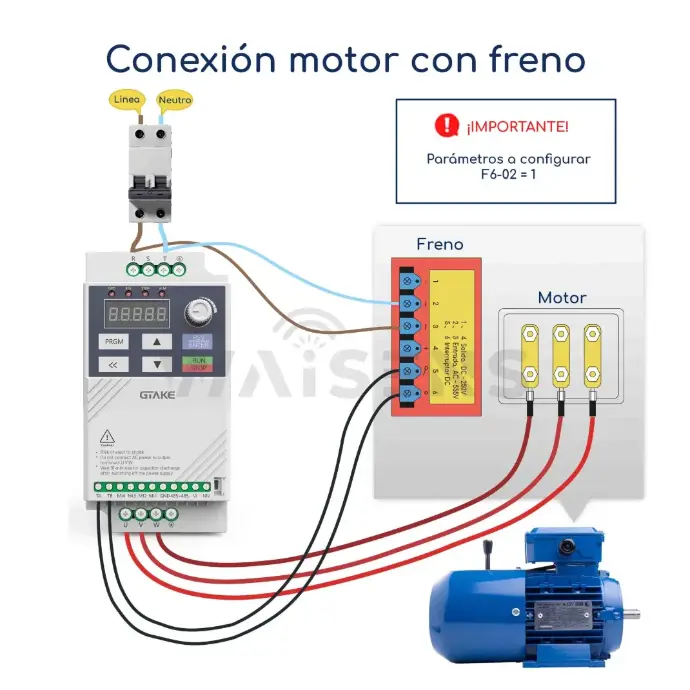

Conexiones ​

1. Quite la alimentación del variador para poder trabajar con seguridad.
2. Conecte el cable correspondiente a linea en el borne TA del variador.
3. Conecte el cable correspondiente a al neutro en la carga (ventilador, freno motor, etc.)​
4. Conecte el otro cable de la carga en el borne TB​ (ventilador, freno motor, etc.)
