Control vectorial

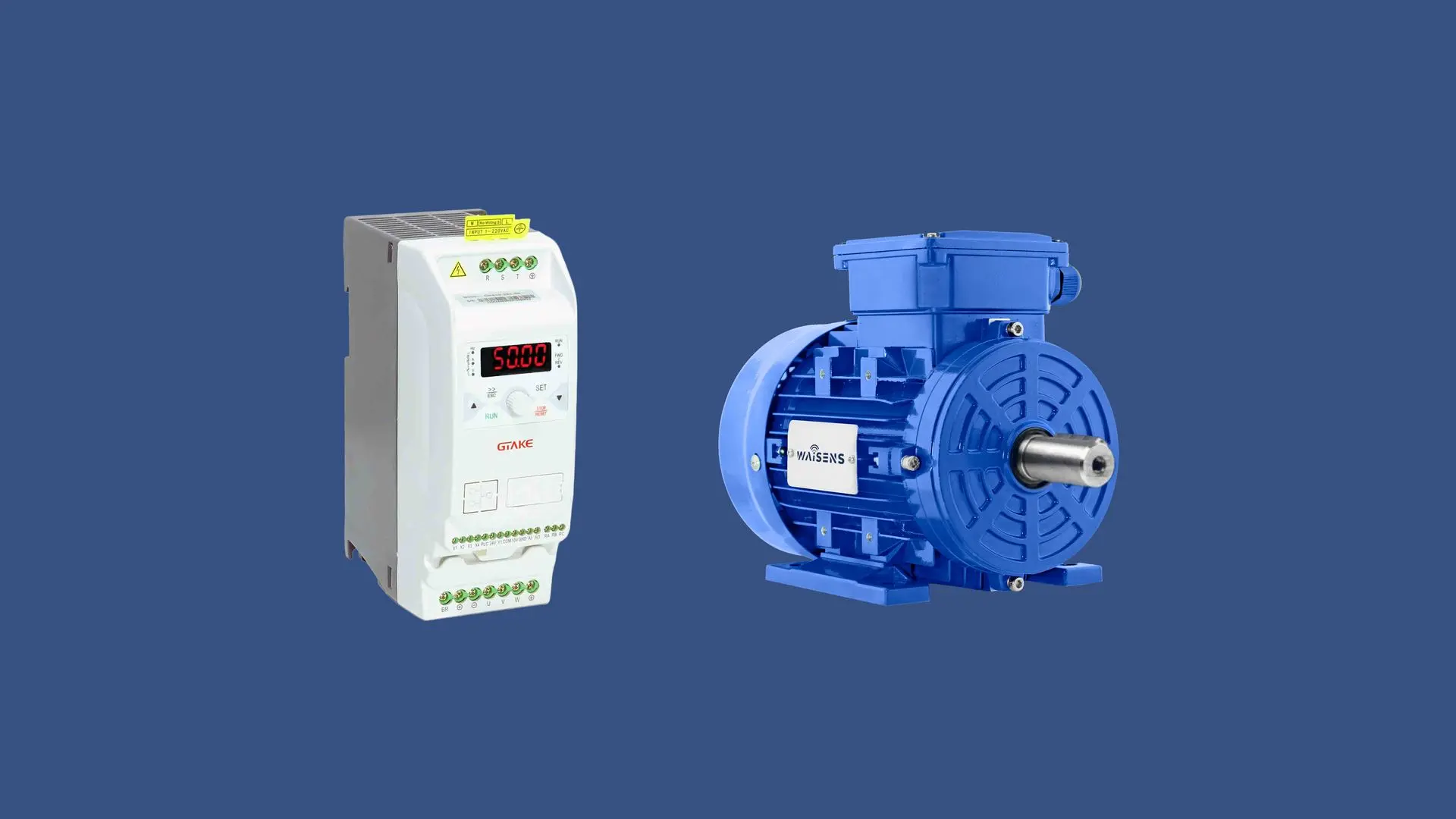

 Con este tutorial vas a poder configurar el control vectorial de tu variador GK610 sin problemas. Te detallamos paso a paso todo lo que necesitas saber, además contamos con manuales propios y soporte técnico personalizado.

Configuración

1. Presione el botón SET para acceder al menú de programación.
2. Utilice las flechas para desplazarse hasta la familia de parámetros A0,
3. Presione el botón SET para acceder.
4. Utilice las flechas para desplazarse hasta el parámetro A0-03,
5. Presione el botón SET para acceder.
6. Utilice las flechas para cambiar el valor a 3,
7. Presione el botón SET para guardar el cambio.
8. Utilice las flechas para desplazarse hasta la familia de parámetros C1-02,
9. Presione el botón SET para acceder.
10. Utilice las flechas para cambiar el valor a 3,
11. Presione el botón SET para guardar el cambio.
12. Utilice las flechas para desplazarse hasta el parámetro A0-09,
13. Presione el botón SET​ para acceder.
14. Utilice las flechas para cambiar el valor a 10,
15. Presione el botón SET para guardar el cambio.
16. Utilice las flechas para desplazarse hasta el parámetro d0-00,
17. Presione el botón SET para acceder.
18. Utilice las flechas para cambiar el valor a 0,
19. Presione el botón SET para guardar el cambio.
20. Utilice las flechas para desplazarse hasta la familia de parámetros d0-01,
21. Presione el botón SET para acceder.
22. Utilice las flechas para cambiar el valor a la potencia del motor expresada en kW.
23. Presione el botón SET para guardar el cambio.
24. Utilice las flechas para desplazarse hasta la familia de parámetros d0-02,
25. Presione el botón SET para acceder.
26. Utilice las flechas para cambiar el valor al voltaje del motor expresado en Voltios,
27. Presione el botón SET para guardar el cambio.
28. Utilice las flechas para desplazarse hasta la familia de parámetros d0-03,
29. Presione el botón SET para acceder.
30. Utilice las flechas para cambiar el valor a la corriente del motor expresada en Amperes.
31. Presione el botón SET para guardar el cambio.
32. Utilice las flechas para desplazarse hasta la familia de parámetros d0-04,
33. Presione el botón SET para acceder.
34. Utilice las flechas para cambiar el valor de la frecuencia del motor expresada en Hertz,
35. Presione el botón SET para guardar el cambio.
36. Utilice las flechas para desplazarse hasta la familia de parámetros d0-05,
37. Presione el botón SET para acceder.
38. Utilice las flechas para cambiar el valor del número de polos del motor.
39. Presione el botón SET para guardar el cambio.
40. Utilice las flechas para desplazarse hasta la familia de parámetros d0-06,
41. Presione el botón SET para acceder.
42. Utilice las flechas para cambiar el valor a la velocidad del motor expresada en RPM,
43. Presione el botón SET para guardar el cambio.
44. Utilice las flechas para desplazarse hasta la familia de parámetros b2-01,
45. Presione el botón SET para acceder.
46. Utilice las flechas para cambiar el valor del tiempo de aceleración, lo ponemos en 5 segundos.
47. Presione el botón SET para guardar el cambio.
48. Utilice las flechas para desplazarse hasta la familia de parámetros b2-02,
49. Presione el botón SET para acceder.
50. Utilice las flechas para cambiar el valor del tiempo de desaceleración, lo ponemos en 5 segundos.
51. Presione el botón SET para guardar el cambio.
52. Utilice las flechas para desplazarse hasta la familia de parámetros d0-22,
53. Presione el botón SET para acceder.
54. Utilice las flechas para cambiar el valor a 1 si para hacer un ajuste automático estático del motor, use esta opción si su motor tiene alguna carga acoplada a su eje.
55. Utilice las flechas para cambiar el valor a 2 si para hacer un ajuste automático estático más dinámico del motor, use esta opción si su motor no tiene alguna carga acoplada a su eje y puede girar libremente.
56. Presione el botón SET para acceder.
57. En la pantalla aparecerá la palabra d0-23
58. Si precisa detener y cancelar el proceso en cualquier momento presione el botón STOP.
59. Se escucharán ruidos en el motor y podrá comenzar a girar mientras se hacen las mediciones
60. El proceso puede durar hasta 2 minutos
61. Utilice las flechas para desplazarse hasta la familia de parámetros b1-00.
62. Presione el botón SET para acceder.
63. Utilice las flechas para cambiar el valor a 1,
64. Presione el botón SET para guardar el cambio.
65. Presione dos veces el botón  SHIFT (>>), , para volver al menú principal.
