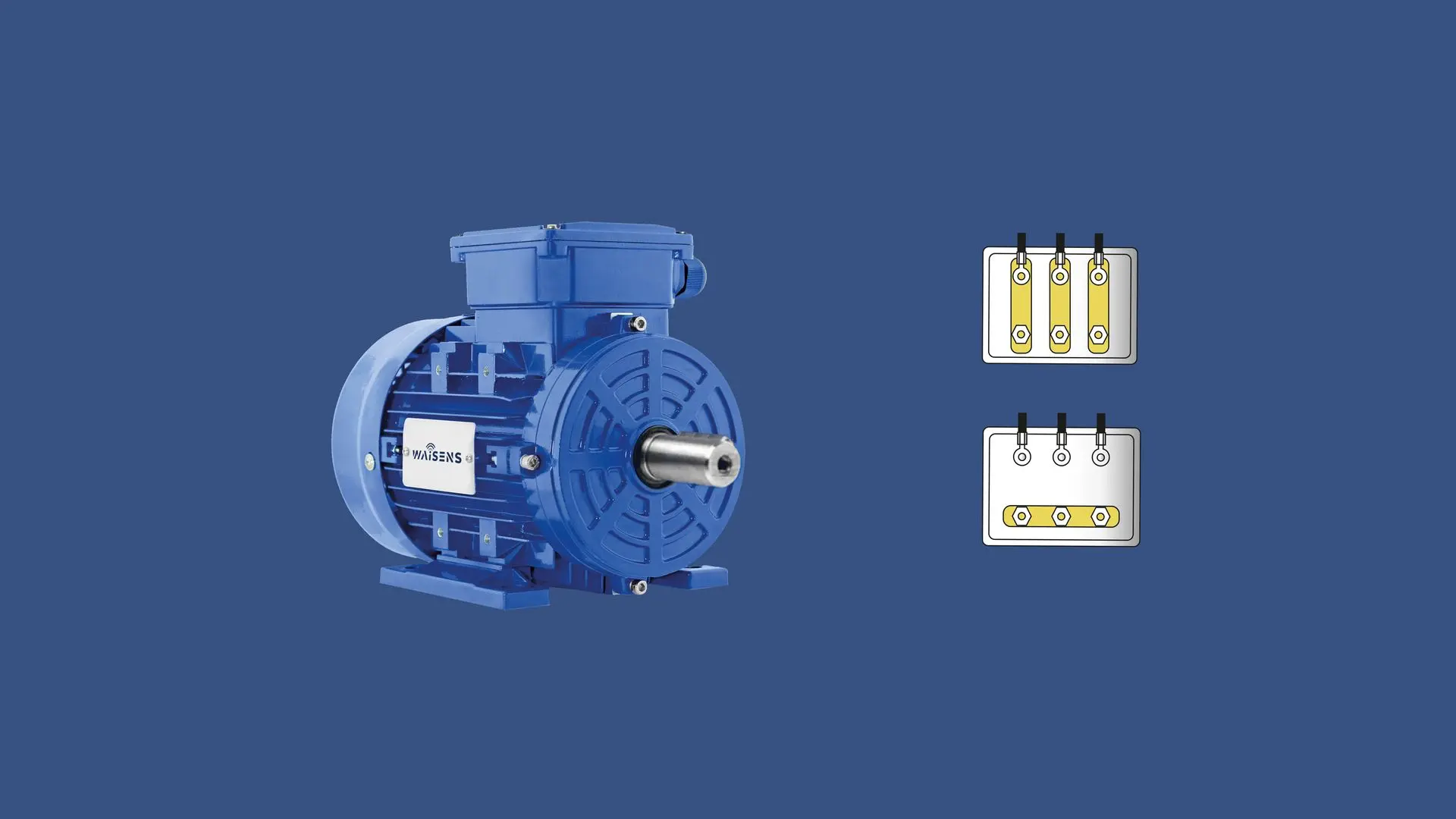

Conexión motor trifásico a triángulo

En este tutorial te explicamos paso a paso todo lo que tenes que saber para conectar tu motor trifásico en triángulo sin complicaciones

Videotutorial exprés

Tutorial

Antes de abrir la tapa de la bornera del motor asegúrate de que la instalación no tenga tensión.

1. Al abrir la caja de conexiones del motor vas a ver 6 bornes. Estos 6 bornes deben estar limpios y con los puentes originales que ya vienen con el motor.
2. Nuestro objetivo será cambiar los puentes para que queden configurados en triángulo (las tres chapas en paralelo).
3. Primero retiramos las 6 tuercas.
4. Después las 3 chapas las colocamos en la posición correcta, uniendo los 6 bornes, para que las tres chapas queden paralelas entre si.
5. Una vez terminada la conexión, colocamos 3 de las tuercas. Dejando los otros 3 bornes libres para la conexión de la alimentación
6. Es importante que las aprietes con firmeza para evitar falsos contactos.

Ante cualquier duda o dificultad, comunícate con nuestros asesores.
